DELL Latitude X1 を SSD化してみました。
メモリは256MBオンボードですが 2GB増設(規定外) オンボードはカットされ 2GB

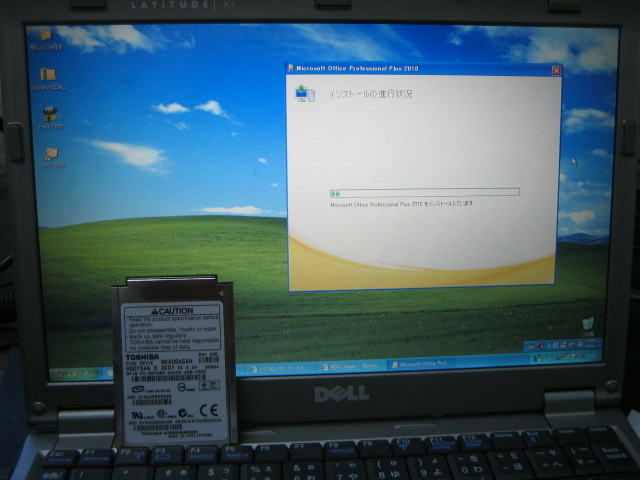

HDDは東芝50pinメス 1.8インチ IDEで PCカードっぽいサイズです。
1.8インチ 4200rpmのHDDは遅いんですよね....今回そんな遅いのをSSD化する事にしました。
早速残念な事が...このタイプのSSDはあるのですが高い....
今回は CFを使ったSSD化にしました。

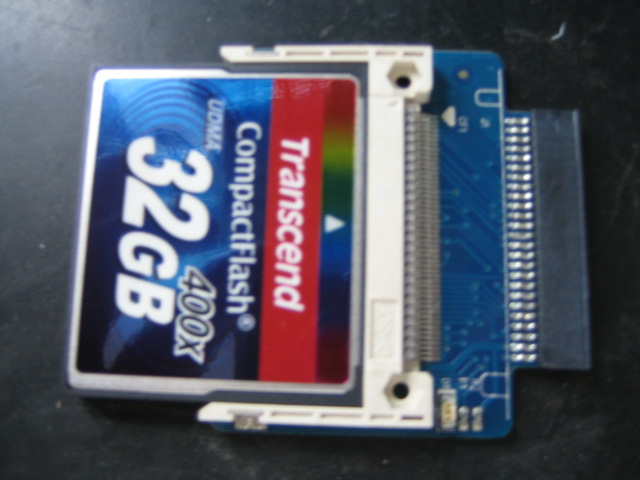

今回仕様したCFはTranscend400倍の32GBです。
CF->1.8(IDE)SSD変換基盤は現在も1000前後～ありますが エアリアのを使いました。
むき出しですよ...ケースタイプはやや高いのとプチフリ報告もあるのでやめました。
CFのTranscendはカタログ値は Read90MB/s Write60MB/sなのとメーカーとコストで選択しました。
取り付け作業から
HDDは裏のキーボード取り付けネジを外します。 Kマークの所 ネジ多すぎw
キーボードが外れるので 右側にHDDがあります
HDD押さえを外すといよいよ交換です。
CFを変換基盤に装着したら、本体へ装着ですが向きに注意
収納したらCFのラベル面が下になるように装着します。
(装着はどちらにも出来るが、3.3Vの電圧かかるので逆突けると壊れる可能性あります)
OSインストール

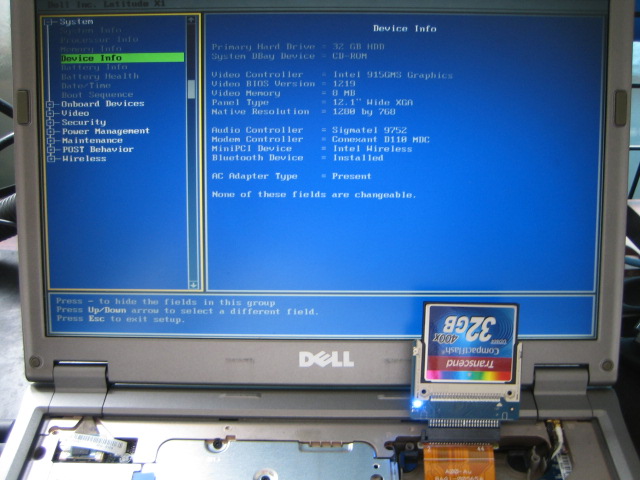

まず、BIOS確認
32GB HDDで認識されてました。
いざインストール開始!!
んまぁー特にSSDだからって事で違和感なくインストールは完了します。
そして、CF->SSDの洗礼が待ってました。
インストールが完了して最後の再起動後に ようこそ画面でストップしました。
ストップの前にプッとエラー音がなり ページファイルが云々ってチラっと見えます
一瞬プチフリっぽく思ったけど CTRL+TABでタスク切り替えするとエラーが表示
エラーで止まってただけでした。
「ページファイルが無いか小さすぎます」
これは意外と有名というか大抵なるのかもですが
まずは↑のエラーを続行させるとXPは起動しますので、起動したらマイコンピュータを見るとなるほどって点があります。
通常 Cドライブはローカルディスクかボリュームラベルがついてますが、ラベルついてないとリムーバブルディスク表記になります。
これの解決方法の情報もあるようなので、今回その方法にて対応しました。
どんな方法??
ディスクドライブの強制書き換えをする方法になります。
マイクロドライブのドライバー定義ファイルに十対使ってるCFのハードウェアID登録をしてドライバー書き換えを行います。
この方法を使わないと、ページングファイルが指定できないようです。
さて、実際に動作はどうだろうか?
まず、起動は早いです、初回の書き込みをする場面では多少ストレスはありますが、容量ダウンになるけど、投資効果はかなりいいです。
特に今メモリカード安いので 32GBなら 1万以内でできます。 64GBだと 1万前半1万半ばくらいかな。
あっ動作の具体的に部分は インターネットで初めて開くページは少し遅いけどその後は早いです。
ベンチマーク的に
CrystalDiskでテストしました。
回数と容量は一番したなので、制度は微妙かもですが 結論から 元のHDDより数値は全て↑でした。
読み込みは予想通りでした、書き込みは負けるかと思ったけど気持ち上な部分と思ったよりいい部分は
Latiude X1 CF-SSD 32GB 400
-----------------------------------------------------------------------
CrystalDiskMark 3.0.1 (C) 2007-2010 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]
Sequential Read : 71.591 MB/s
Sequential Write : 15.962 MB/s
Random Read 512KB : 63.147 MB/s
Random Write 512KB : 13.422 MB/s
Random Read 4KB (QD=1) : 2.888 MB/s [ 705.1 IOPS]
Random Write 4KB (QD=1) : 0.727 MB/s [ 177.4 IOPS]
Random Read 4KB (QD=32) : 7.196 MB/s [ 1756.8 IOPS]
Random Write 4KB (QD=32) : 0.908 MB/s [ 221.6 IOPS]
Test : 50 MB [C: 22.2% (6.6/29.8 GB)] (x1)
Date : 2012/01/26 18:27:59
OS : Windows XP Professional SP3 [5.1 Build 2600] (x86)
Latitude X1 HDD
-----------------------------------------------------------------------
CrystalDiskMark 3.0.1 (C) 2007-2010 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]
Sequential Read : 15.676 MB/s
Sequential Write : 15.100 MB/s
Random Read 512KB : 10.475 MB/s
Random Write 512KB : 8.872 MB/s
Random Read 4KB (QD=1) : 0.158 MB/s [ 38.7 IOPS]
Random Write 4KB (QD=1) : 0.699 MB/s [ 170.6 IOPS]
Random Read 4KB (QD=32) : 0.397 MB/s [ 96.9 IOPS]
Random Write 4KB (QD=32) : 0.602 MB/s [ 147.0 IOPS]
Test : 50 MB [C: 56.0% (31.3/55.8 GB)] (x1)
Date : 2012/01/26 18:41:00
OS : Windows XP Professional SP3 [5.1 Build 2600] (x86)
